看工程師如何采用五軸聯動CNC加工航空管件

航空管件的加工對機床的性能以及加工工藝的要求都比較高，本次我們就為大家看看CNC是如何加工航空管件的。

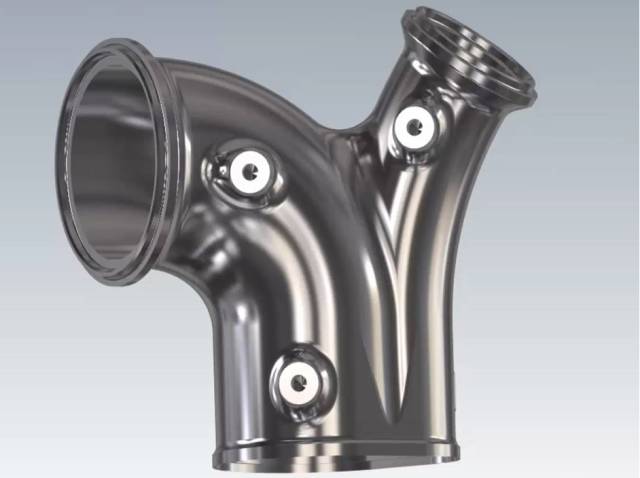

材料為6061-T6 航空鋁

如何去搞定呢？

▼

在美國是這么弄的，

CNC工程師按如下工藝進行....

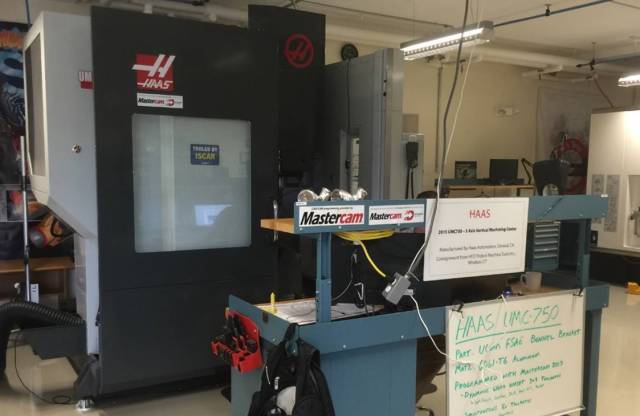

機床：Haas UMC-750

CAM編程：Mastercam 2017

夾具：Raptor (RWP-002SS Dovetail)

所用的刀具如下：

Iscar Chatterfree 3-Flute ?0.500 Endmill

（Catalog No. 5622943）

Iscar ?0.250 Ball Endmill

Razor Tool 0.500 Lollipop Mill

▼

使用一整塊航空鋁料進行加工，材料去除率達到 96%

▼

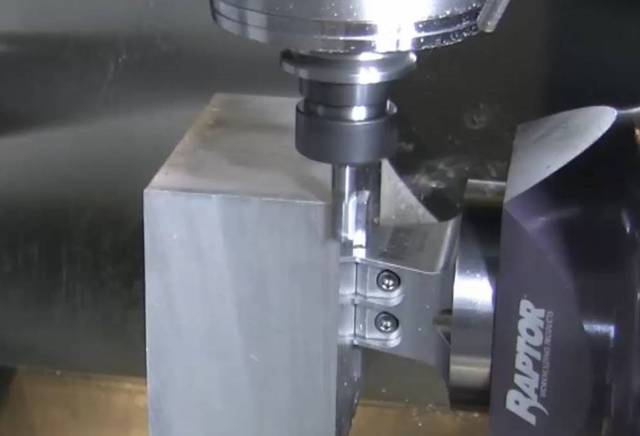

使用Mastercam的優化動態粗切刀路，在25分鐘內完成外形開粗

▼

切削參數：

?12,000 RPM (1570 SFM)

?300 IPM (0.0083 FPT)

?40% 步進量, 0.625英寸切深

第一次裝夾如下

▼

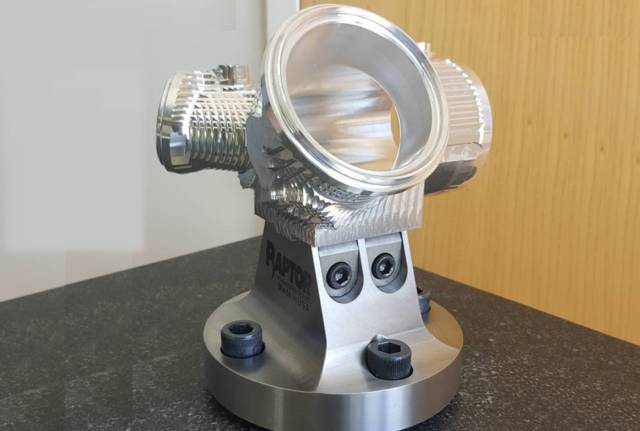

第二次裝夾

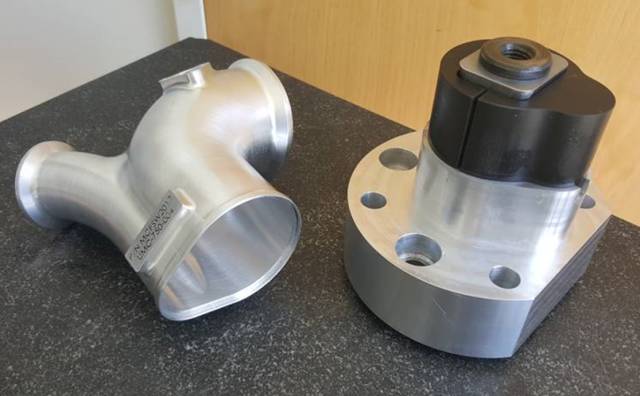

巧妙的使用定制內襯夾具進行工藝優化

▼

使用Mastercam多軸刀路進行五軸聯動加工：

?半精加工

沿曲線加工步進量：0.030英寸

?精加工

沿曲線加工步進量：0.0035英寸

▼

使用Mastercam通道專家模塊

配合棒棒糖銑刀

進行管件內部的殘料去除及精修

▼

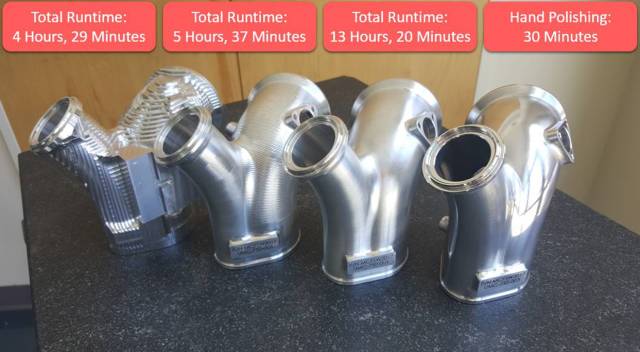

成品

▼
